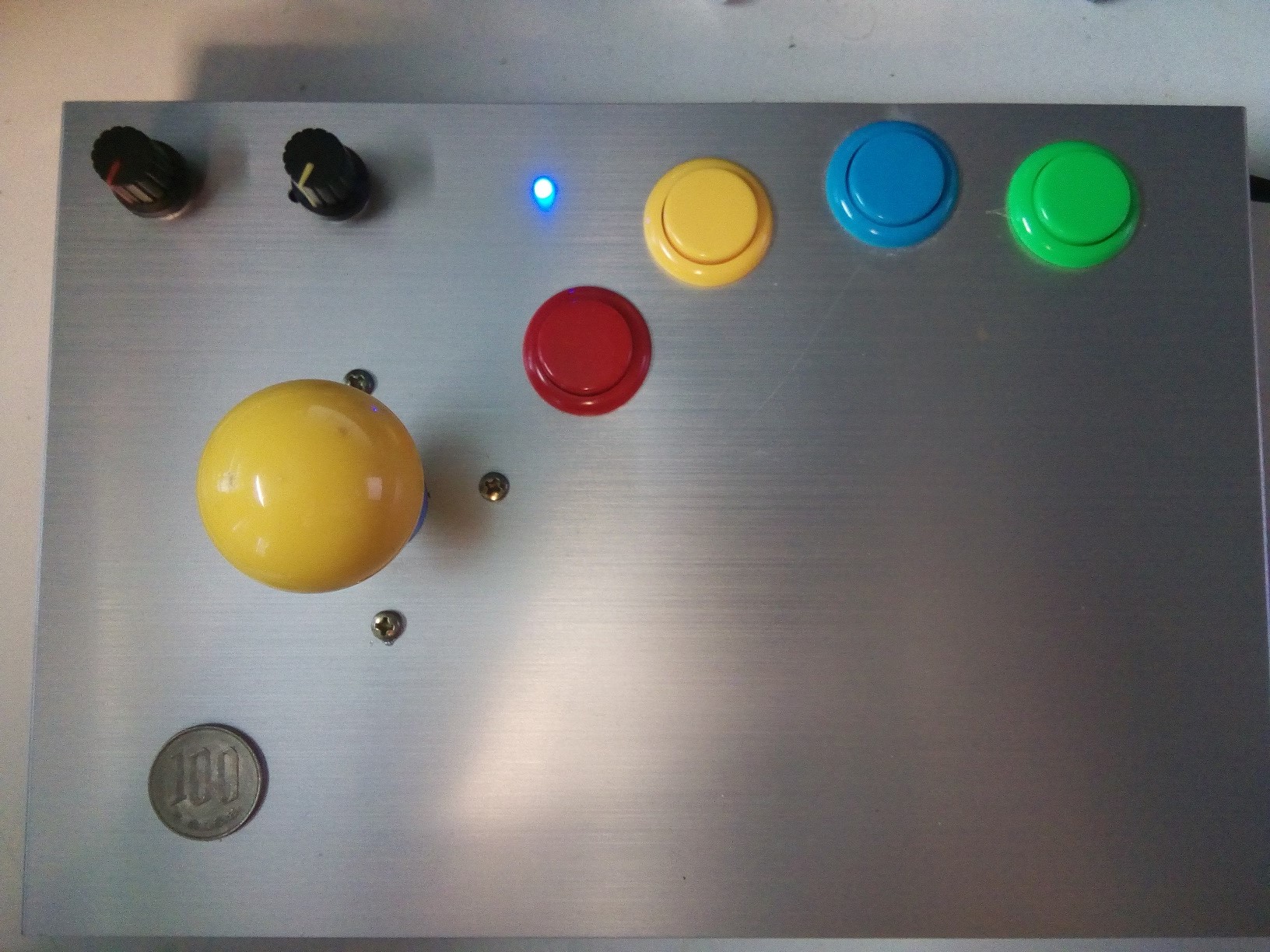

PC周辺機器が作りたい。
そのためにはUSB通信ができるようにならないといけない。
PSoC5なら（比較的簡単に）できると耳にしたので、秋月でCY8CKIT-059を購入。
Kitの使い方がわからないのでメモ書き。

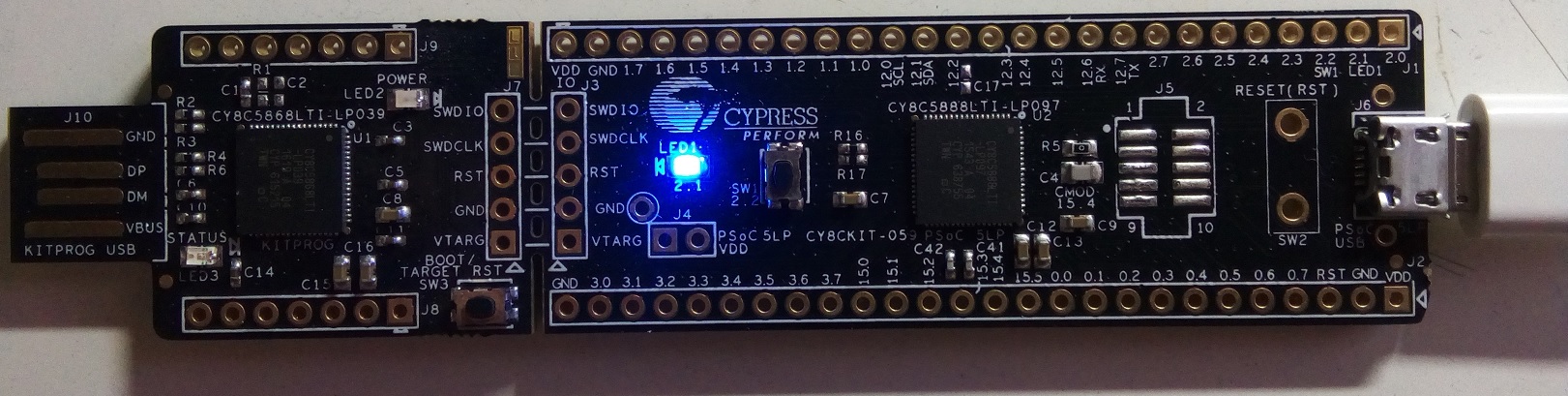

図：CY8CKIT-059　
USBコネクタが刺さっているほう（右側）が、USB機器として使う場合のコネクタになります。

実装されているデバイスは'CY8C5888LTI-LP097'のようです。

・Kit系の使い方（PSoC Creator導入済みとして）
1. 対応するKITの紹介ページからCY8CKIT-059 Kit Only (Kit Design Files, Documentation, Examples)を落とす。インストールする。

http://japan.cypress.com/documentation/development-kitsboards/cy8ckit-059-psoc-5lp-prototyping-kit-onboard-programmer-and

2. インストールしたらPSoC CreatorのStart PageのKitsのところにそれっぽいのがあるので、クリック。



3'.File→New→ProjectでCode Exampleで、Timerを選択して生成されるプロジェクトでは、書き込みまで成功。

3.CE95277 ADC and UARTをクリック。ビルド
→失敗。
→TopDesignを見ると、モジュールが読み出せていない。


4.Project→Update Componentsを選択。
ダイアログがでたら特になにもいじらずNextとFinishを行った。
結果ビルドが通るようになった。


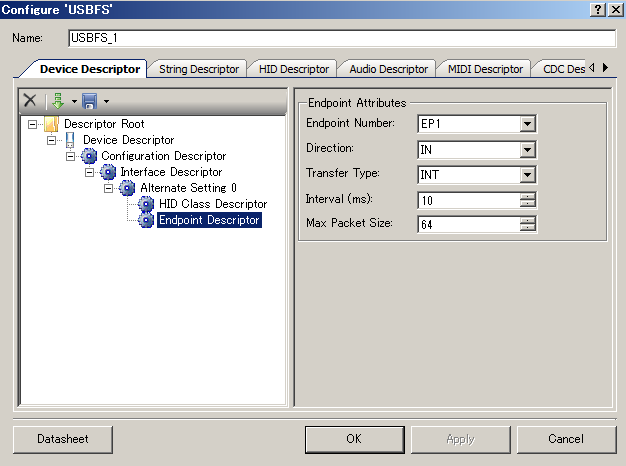

・USB通信の仕方
TopDesignで
Communications→USB→USBUARTをD&D。
以降、下記の参考サイトを参考に動作確認、

参考：うだうだ電子工作
http://udaudadensikousaku.blogspot.jp/2014/05/cdcusbuart.html

補足1：CY8CKIT-059の場合、P2_1に青色LEDが接続されているので、ピンアサインをP2_1にすると、参考例のプログラムでLEDが点滅するようになります。


補足2：自分のPCは、Win7環境なのですが、USBドライバのデフォルトの検索先が、
C:\Users\ユーザ名\Documents
だったので、USBUART_1_cdc.infは
C:\Users\ユーザ名\Documents\PSoC
に保存しました。

PCBの注文のついでと思ってドローンを注文してから
3週間たとうとしています。（12/12頃注文）
リチウムイオンバッテリーの注文は、日にちに余裕をもって注文しないといけないということを勉強させられた年末でした。

おかげでクリスマス基板が間に合わなかった。
福袋用に注文した基板（12/21注文）のほうが先につくことになってしまった。

良い年末を。

capsenseでタッチスイッチ用のパターンを作成する場合、
GNDのパターンは網目状にすることを推奨されています。

自分はKICADでパターンを描いているのですが、KICADのベタでは網目状のベタを描けません。
（EAGLEはできるみたいです）

別のツールを用いた方法ですが、下記URLにKICADで作成したパターンにハッチング処理を行う方法について紹介されております。
https://forum.kicad.info/t/copper-pour-with-hatched-fill-instead-of-solid-fill/860

ざっくりとしたやり方は、以下になります。（上記URLの意訳になります）
①ハッチング以外完了したガーバを出力する
②Diptraseのフリー版を落とす。
③DiptraseのPCB LayoutでKICADで作ったガーバをimportする。
④Objects⇒Place Copper Pourで塗りつぶし範囲を選択し、塗りつぶす。
⑤作成したベタ以外を削除し、ベタのみをガーバ出力する。
⑥gerbvで開き、SVGで出力する。
　この時点で、ガーバを直接PCBNEWにインポートできるが、グループ化されてないので、編集が面倒。また、ここでPNG出力だと範囲外の画像も出力されてしまう。
⑦Inkscapeで開き、PNGで出力。
（1200DPI、背景色・黒、描画色・白とありますが、DPIはもっと低くてよさそうです。色もここで編集するより、出力したPNGを編集したほうがやりやすいと思います。）
⑧Bitmap2Compornentを使用し、modデータに変換。
この変換ツールはシルクかレジストしか出力できないので、変換したmodデータをテキストエディタで開き、描画層を変更する必要があります。
また、この状態だと他の信号線と接続できませんので、フットプリント編集でパッドを付けます。

以上、少し手間がかかりますが、これでハッチングができるようになりました。
恐らくそのうちデフォルトでできるようになると思いますが、それまではこの方法で対処しようと思います。

※出力したフットプリントデータが3MBととてつもなく重かったです。
製造時に何か言われるかもしれません。

gerbvは、kicadのビューワより軽くて好んで使ってます。
ただ、保存したプロジェクトの読み込みがうまくできなくて、その点に困っておりました。
対処方法が分かったので、覚書となります。

症状：
32bit版win7、64bit版win10にて、
Gerbv 2.6AでOpen projectでプロジェクトを開こうとすると、失敗してしまう。

Problem loading init.scm (No such file or directory)
could not read D:\untitled.gvp[-1]

原因：init.scmがない。
対策：gerbv 2.6をインストールし、init.scmをgerbv.exeと同じフォルダに置く。

ほかに困ってることとして、
.gvpと参照するガーバデータの保存場所が離れてると参照失敗するっぽい。
対処として.gvpとガーバデータを近くに置くようにします。

とりあえず、64bit版win10では、プロジェクトの読み込みができるようになりました。
