PC周辺機器が作りたい。

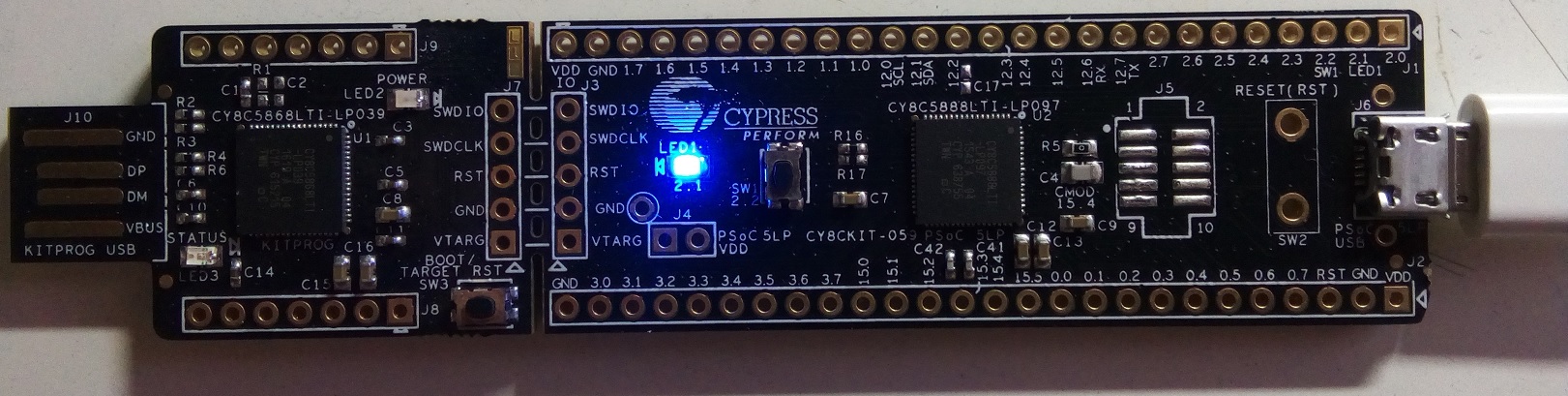

そのためにはUSB通信ができるようにならないといけない。 PSoC5なら（比較的簡単に）できると耳にしたので、秋月でCY8CKIT-059を購入。 Kitの使い方がわからないのでメモ書き。 図：CY8CKIT-059 USBコネクタが刺さっているほう（右側）が、USB機器として使う場合のコネクタになります。 実装されているデバイスは'CY8C5888LTI-LP097'のようです。 ・Kit系の使い方（PSoC Creator導入済みとして） 1. 対応するKITの紹介ページからCY8CKIT-059 Kit Only (Kit Design Files, Documentation, Examples)を落とす。インストールする。 http://japan.cypress.com/documentation/development-kitsboards/cy8ckit-059-psoc-5lp-prototyping-kit-onboard-programmer-and 2. インストールしたらPSoC CreatorのStart PageのKitsのところにそれっぽいのがあるので、クリック。 3'.File→New→ProjectでCode Exampleで、Timerを選択して生成されるプロジェクトでは、書き込みまで成功。 3.CE95277 ADC and UARTをクリック。ビルド →失敗。 →TopDesignを見ると、モジュールが読み出せていない。 4.Project→Update Componentsを選択。 ダイアログがでたら特になにもいじらずNextとFinishを行った。 結果ビルドが通るようになった。 ・USB通信の仕方 TopDesignで Communications→USB→USBUARTをD&D。 以降、下記の参考サイトを参考に動作確認、 参考：うだうだ電子工作 http://udaudadensikousaku.blogspot.jp/2014/05/cdcusbuart.html 補足1：CY8CKIT-059の場合、P2_1に青色LEDが接続されているので、ピンアサインをP2_1にすると、参考例のプログラムでLEDが点滅するようになります。 補足2：自分のPCは、Win7環境なのですが、USBドライバのデフォルトの検索先が、 C:\Users\ユーザ名\Documents だったので、USBUART_1_cdc.infは C:\Users\ユーザ名\Documents\PSoC に保存しました。 PR |
|
|
|
|
|
