複数枚基板の作成・ケースの作成を考えるにあたり、
KICADの3Dモデルで確認できれば便利だなあと考え、3Dモデルを作りを作ってみることにしました。モデルの作り方はhttp://ch.nicovideo.jp/kuwakuwa_san/blomaga/ar878990を参考しております。
（モデル作成始めたところで、実物を用意して確認したほうが楽だと思い始めました）

pcbnewでプレビュー画面を見ると、blenderで作成したモデルのサイズが合っていない。
なぜか？
→①mm系でモデルを作ったが、kicadがインチ系として解釈しているためサイズがずれる。
参考：http://ch.nicovideo.jp/kuwakuwa_san/blomaga/ar878990

ftとかthouとか単位がずれてるの困りますね。
（1ft=12,000thou,1inch=1,000thou(mil), 1inch = 2.54mm）

例えば1cmの辺としてデータを作ると、1inch=2.54cmとしてKICADが解釈してしまうため、2.54倍の大きさで表示されてしまう。
下図のような一辺2cmの立方体をstlで出力し、Wing3Dで.wrlに変換し、KICADで読み込ませると一辺5.08cmの立方体として表示されてしまう。


→②拡大縮小時に実寸法に対する比率が変化してしまっていた。
参考：http://yokalab.jp/blog/post/70

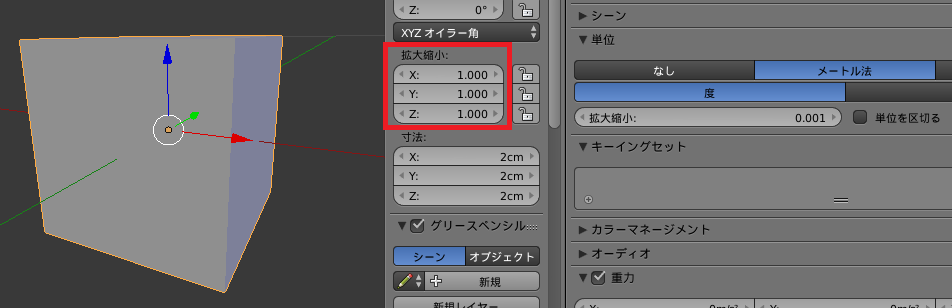

これは、下図赤枠が全部1になっていれば直ります。

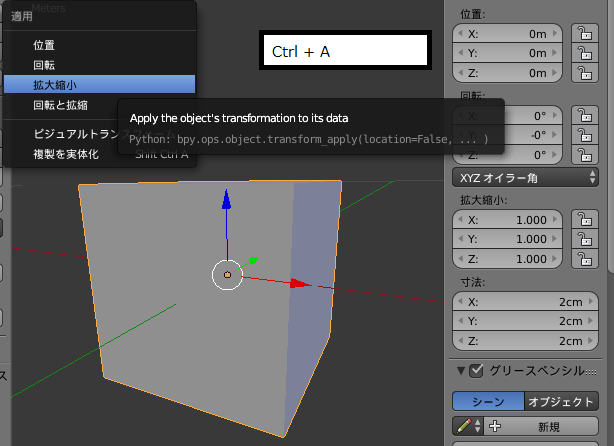

倍率が異なっている場合は、ctrl+a→拡大縮小で直せます。（下図）

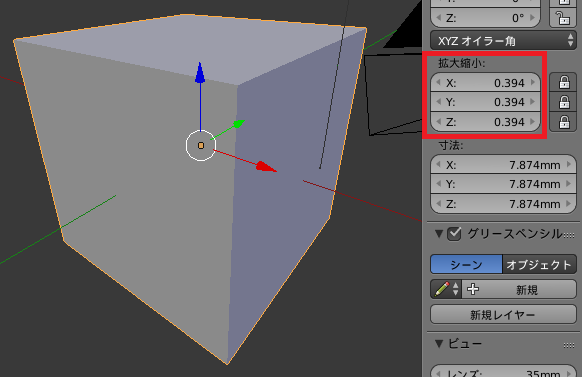

・暫定手段：blenderで倍率1.0で制作し、stlを吐き出す直前に、拡大縮小を0.3937とする。

・問題点
①寸法の数字をいじると拡縮の比率も動いてしまうので、
トランスフォームの位置を変化させて大きさを変えるようにしないといけない
②位置も拡縮で動いてしまうので、オブジェクトの位置も0,0,0になってないといけない。

今後作る場合は、今のところ、この方法以外に手段が思いつかないので、この方法を使っていきます。
どちらもオープンソースだから、不便と感じるところは自分で対処しないといけませんね。

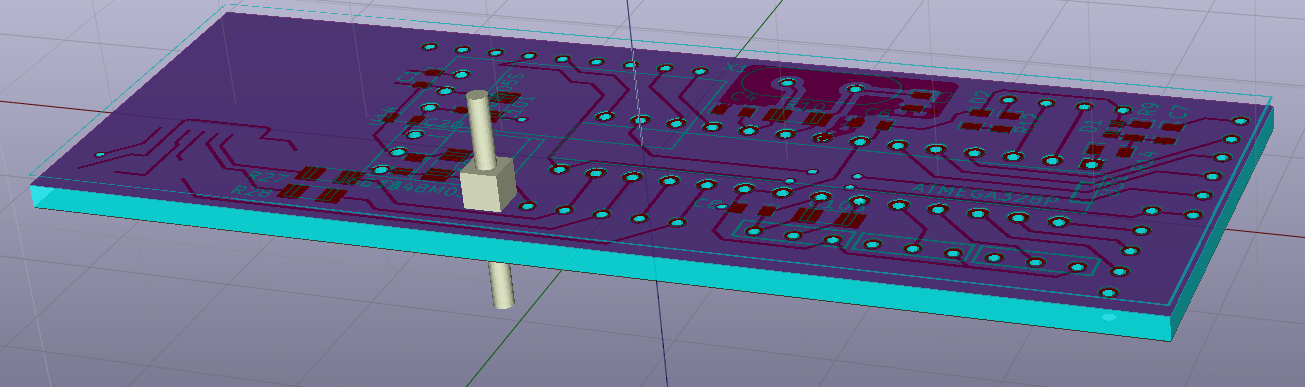

1部品（1ピンソケット）だけですが、部品の作り方はわかりました。
3Dは難しいですね。
