複数枚基板の作成・ケースの作成を考えるにあたり、
KICADの3Dモデルで確認できれば便利だなあと考え、3Dモデルを作りを作ってみることにしました。モデルの作り方はhttp://ch.nicovideo.jp/kuwakuwa_san/blomaga/ar878990を参考しております。
（モデル作成始めたところで、実物を用意して確認したほうが楽だと思い始めました）

pcbnewでプレビュー画面を見ると、blenderで作成したモデルのサイズが合っていない。
なぜか？
→①mm系でモデルを作ったが、kicadがインチ系として解釈しているためサイズがずれる。
参考：http://ch.nicovideo.jp/kuwakuwa_san/blomaga/ar878990

ftとかthouとか単位がずれてるの困りますね。
（1ft=12,000thou,1inch=1,000thou(mil), 1inch = 2.54mm）

例えば1cmの辺としてデータを作ると、1inch=2.54cmとしてKICADが解釈してしまうため、2.54倍の大きさで表示されてしまう。
下図のような一辺2cmの立方体をstlで出力し、Wing3Dで.wrlに変換し、KICADで読み込ませると一辺5.08cmの立方体として表示されてしまう。


→②拡大縮小時に実寸法に対する比率が変化してしまっていた。
参考：http://yokalab.jp/blog/post/70

これは、下図赤枠が全部1になっていれば直ります。

倍率が異なっている場合は、ctrl+a→拡大縮小で直せます。（下図）




・暫定手段：blenderで倍率1.0で制作し、stlを吐き出す直前に、拡大縮小を0.3937とする。

・問題点
①寸法の数字をいじると拡縮の比率も動いてしまうので、
トランスフォームの位置を変化させて大きさを変えるようにしないといけない
②位置も拡縮で動いてしまうので、オブジェクトの位置も0,0,0になってないといけない。

今後作る場合は、今のところ、この方法以外に手段が思いつかないので、この方法を使っていきます。
どちらもオープンソースだから、不便と感じるところは自分で対処しないといけませんね。
1部品（1ピンソケット）だけですが、部品の作り方はわかりました。
3Dは難しいですね。

最近KICADを触っています。

teardrop（ティアドロップ）のスクリプトを動かせるようになったため、
備忘録として書いておくことにします。

KICADにはteardrop機能がなく、手作業でteardropを付ける必要があります。
svofskiさんが下記URLにてteardropのスクリプトを公開されています。
https://github.com/svofski/kicad-teardrops
これを使えばできそうです。

このteardrops.pyをダウンロード、もしくはソースをコピーして.pyファイルを作成します。
使ってみました。（G:\KICAD\pythonにteardrop.pyを置いた例）
>>> cd ./python
G:\KICAD\python
>>> import teardrops
>>> import teardrop
Traceback (most recent call last):
  File "<input>", line 1, in <module>
  File "./teardrops.py", line 36, in <module>
    if pad.GetDrillShape() == PAD_DRILL_CIRCLE:
>>> NameError: name 'PAD_DRILL_CIRCLE' is not defined

怒られる。
クラス名が違うらしい。
一覧で調べてみると、"PAD_DRILL_SHAPE_CIRCLE"がそれっぽいので、
置き換えてみる。
下のように書き換えました。（36行目を修正）

#        if pad.GetDrillShape() == PAD_DRILL_CIRCLE:
            if pad.GetDrillShape() == PAD_DRILL_SHAPE_CIRCLE:

使ってみました。（修正後）
※pythonはインテンドがずれているとエラーをはきます。
>>> import teardrops
Teardrops generated for 62 vias and pads. To undo, select all drawings in copper layers and delete block

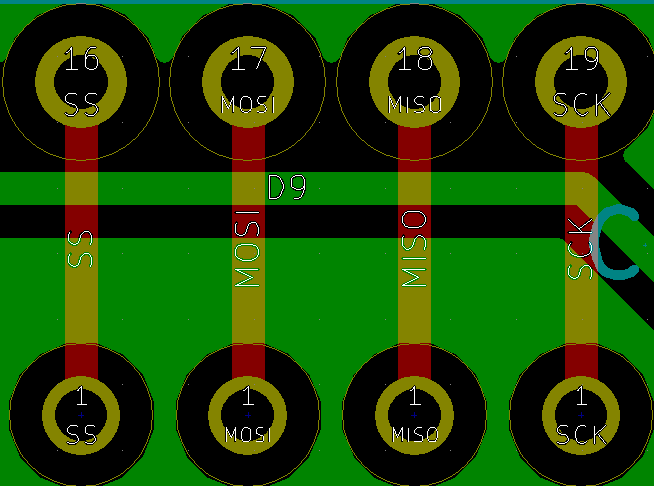

・使用前


・使用後


　作者の説明では、DRCチェックとかがあてにならなくなるから、製品設計等には推奨しないです。
と書かれているので、使用する際は気を付ける必要がありますが、
一つ一つ塗りつぶしをする手間を考えると、とても便利な機能かと思います。
配線されている太さの線をスルーホールパッドに対して同レイヤの図形線を追加しているようです。
線が細かったり、配線角度45度の倍数になっていないと、きれいなティアドロップにならない場合があります。
あと、適用後は直接図形を削除しないと消せないので、バックアップを作成した上で適用したほうがよさそうです。

参考：PCBNEWのクラス名一覧

2016/08/15　この記事に対しアクセスがあったので、少し修正しました。
